商品の詳細:
|
| 材料:: | 陶磁器 | 色:: | 白い |
|---|---|---|---|
| 容量の破損:: | AC100KA/DC30KA | 評価される電圧:: | 1000VDC |
| 現在の評価:: | 300A | キーワード: | 自動車ヒューズ |
| ハイライト: | 力の保護陶磁器の自動車ヒューズ,DC30KAの陶磁器の自動車ヒューズ,力の保護高圧陶磁器のヒューズ |
||

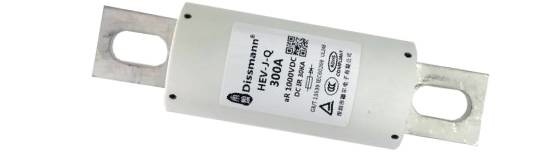

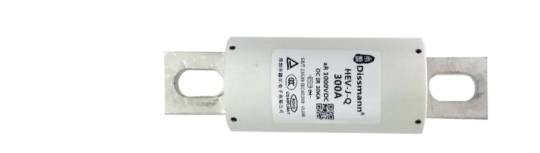

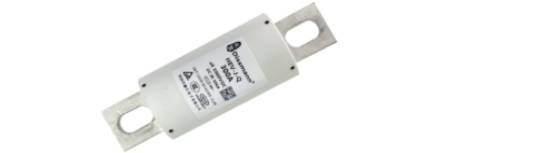

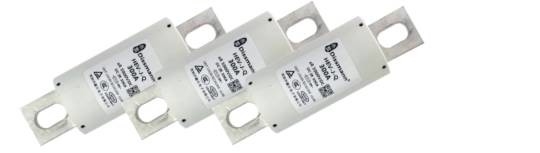

EVのヒューズ力の保護ヒューズの高圧ヒューズの充満moduelのヒューズ
詳しく述べられるプロダクト:
他の取付けのために任意土台ボルト
RoHSの指令は従う
評価される流れ:- 300A
評価される電圧:- 1000V DC
容量の破損:AC100KA/DC30KA
パッキング:
部分の重量:246±5g
カートン次元:L.274*W.225*H.230mm
内部箱次元:L.225*W.140*H.50mm
純重量/カートン:12.3kg
総重量/カートン:13.5kg
カートン次元:14180cm3
プロダクト提示:
|
評価される電圧 |
AC/DC1000Vかより低い |
タイプ保護 |
aR |
| 評価される流れ | 5A-800A |
容量の破損 |
AC100KA、DC30KA （時間constant≤15ms） |
|
条件を満たしなさい
|
UL248-20、ISO8820、JASO-D622、 EUおよびRoHSの指令 |
注目 |
— |
プロダクト（mm）の全体寸法
| サイズ コード | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
現在の特性曲線
製品タイプ
|
モデル |
評価される流れ （a） |
I2 t （A2 s） |
電力損失 （w） |
サイズ コード |
取付けなさい |
|
| 前アーク |
の後アーク | |||||
| HEV-J-Q-5 | 5A | 20 | 115 | 1.8 | HF1 |
土台ボルトM8はトルク11Nを推薦した·m
|
| HEV-J-Q-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-J-Q-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-J-Q-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-J-Q-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-J-Q-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-J-Q-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-J-Q-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-J-Q-45 | 45A | 350 | 1900年 | 8.5 | ||
| HEV-J-Q-50 | 50A | 440 | 2450 | 10.0 | ||
| HEV-J-Q-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-J-Q-70 | 70A | 820 | 5500 | 14 | ||
| HEV-J-Q-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-J-Q-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-J-Q-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-J-Q-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-J-Q-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-J-Q-175 | 175A | 9200 | 40000 | 30 | HF3 |
土台ボルトM10はトルク20Nを推薦した·m
|
| HEV-J-Q-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-J-Q-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-J-Q-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-J-Q-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-J-Q-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-J-Q-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-J-Q-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-J-Q-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-J-Q-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-J-Q-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-J-Q-600 | 600A | 163000 | 530000 | 105 | HF5 |
土台ボルトM12はトルク28Nを推薦した·m
|
| HEV-J-Q-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-J-Q-800 | 800A | 420000 | 870000 | 185 | ||
