商品の詳細:
|
| 材料:: | 繊維の管 | 色:: | 白い |
|---|---|---|---|
| 評価される電圧:: | 150VDC/240VAC | 評価される流れ:: | 400A |
| 容量の破損:: | DC20KA/AC50KA | 標準:: | UL248-20、ISO8820の、JASO-D622の、ROHS |
| 使用法:: | 、充満山自動車、低電圧半導体の保護 | キーワード:: | 低電圧の自動車ヒューズ |
| ハイライト: | 繊維の管の高圧自動車ヒューズ,400A電気自動車のヒューズ,高圧電気自動車のヒューズ |
||

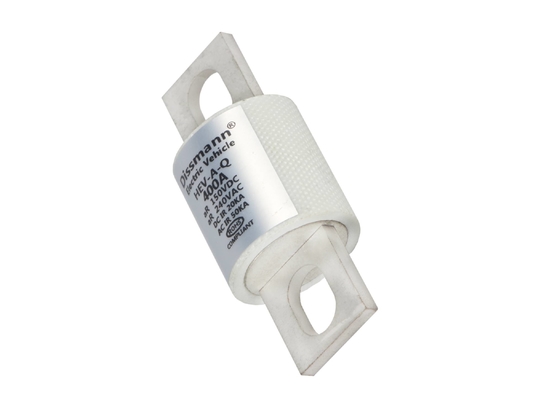

高圧自動車ヒューズのエネルギー蓄積のヒューズEVは低い現在のヒューズを溶かす
材料:
物自体:繊維の管
ピン:合金
プロダクト提示:
|
評価される電圧 额定电压 |
AC250V/DC150V |
タイプ保護 保护类别 |
aR |
| 評価される現在の额定电流 | 5A-800A |
容量の破損 分断能力 |
DC20KA （时间常数≤15ms） |
|
条件を満たしなさい 符合要求 |
UL248-20、ISO8820、JASO-D622、 欧盟和のRoHSの指令 |
注目 备注 |
gRの数据另版提供 |
熔断体外形及安装尺寸/Shapeおよびヒューズの土台次元
| 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HW1 | 68.2 | 25 | 29 | 44 | 53 | 9 | 18 | 3.3 | 13.5 |
| HW2 | 94 | 38 | 38 | 54 | 74.5 | 10.5 | 25 | 6 | 20.7 |
允通电流曲线/正当な現在のカーブ 电流特性曲线图/Currentの特性曲線
150V （70-1000） A
产品型号/Productのタイプ
|
モデル 型号 |
評価される流れ 额定电流A |
I2t（A2s） |
電力損失 功耗W |
サイズ コード 尺寸代码 |
取付けなさい 安装 |
|
| 弧前 | 总 | |||||
| HEV-A-Q-70 | 70A | 460 | 3920 | 6.8 | HW1 |
土台ボルトM8はトルク11Nを推薦した·m 安装螺栓M8の推荐扭矩11N·m |
| HEV-A-Q-80 | 80A | 665 | 5850 | 7.5 | ||
| HEV-A-Q-100 | 100A | 1120 | 11100 | 8.8 | ||
| HEV-A-Q-125 | 125A | 1840 | 17600 | 11.0 | ||
| HEV-A-Q-150 | 150A | 2650 | 25400 | 12.8 | ||
| HEV-A-Q-200 | 200A | 4750 | 44000 | 17.5 | ||
| HEV-A-Q-250 | 250A | 7420 | 68500 | 22.5 | ||
| HEV-A-Q-300 | 300A | 11000 | 99000 | 26.5 | ||
| HEV-A-Q-350 | 350A | 14800 | 139000 | 30.4 | ||
| HEV-A-Q-400 | 400A | 18800 | 180000 | 34.8 | ||
| HEV-A-Q-500 | 500A | 36000 | 110000 | 34.5 | HW2 |
土台ボルトM10はトルク20Nを推薦した·m 安装螺栓M10の推荐扭矩20N·m |
| HEV-A-Q-600 | 600A | 43500 | 125000 | 45.6 | ||
| HEV-A-Q-700 | 700A | 68000 | 198000 | 48.5 | ||
| HEV-A-Q-800 | 800A | 86000 | 255000 | 57.0 | ||
| HEV-A-Q-1000 | 1000A | 152000 | 470000 | 59.5 | ||
