商品の詳細:
|
| 材料:: | 陶磁器 | 色:: | 白い |
|---|---|---|---|
| 評価される電圧:: | 750VDC | 評価される流れ:: | 350A |
| 容量の破損:: | DC50KA | 標準:: | UL248-20、ISO8820の、JASO-D622の、ROHs |
| 使用法:: | 高圧自動車の半導体の保護 | キーワード:: | 高圧自動車ヒューズ |
| ハイライト: | UL248-20高い破損容量のヒューズ,UL248-20電気自動車のヒューズ,750VDC電気自動車のヒューズ |
||

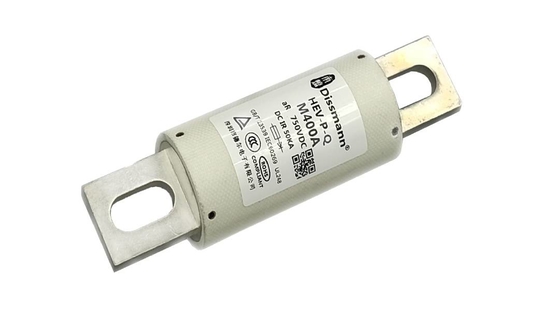

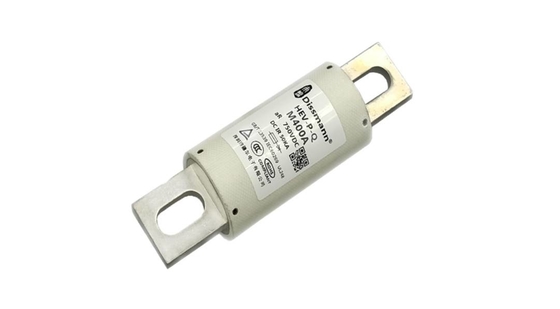

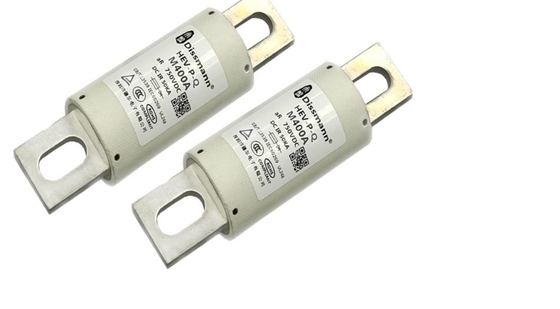

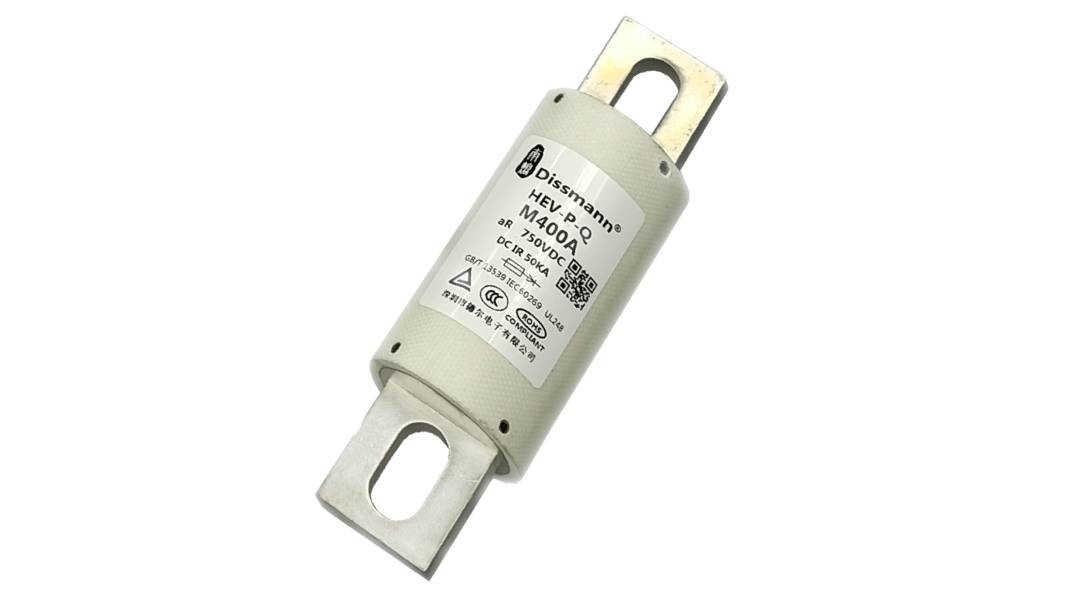

高い破損容量のヒューズはヒューズの自動車ヒューズの充満山のヒューズをボルトで固定する
材料:
物自体:繊維の管
ピン:合金
特徴:
高い破損容量のヒューズ
多くの種類の高い破損容量のヒューズ
現在の評価:350A
電圧評価:750VDC
容量の破損:DC50KA
プロダクト提示:
|
評価される電圧 额定电压 |
AC690V/DC700Vの或低于（IEC）、750V （UL） |
タイプ保護 保护类别 |
aR |
| 評価される現在の额定电流 | 5A-800A |
容量の破損 分断能力 |
AC100KA、DC50KA （时间常数≤15ms） |
|
条件を満たしなさい 符合要求 |
UL248-20、ISO8820、JASO-D622、 欧盟和のRoHSの指令 |
注目 备注 |
gRの数据另版提供 |
プロダクト（mm）の产品外形尺寸（mm） /Overall次元
| 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HT1 | 73.5 | 14.3 | 48 | 60.5 | 63.5 | 6.5 | 10.3 | 1.6 | 8 |
| HT2 | 110 | 22 | 69 | 84 | 95.5 | 9 | 15 | 3.3 | 14.75 |
| HT3 | 129 | 36.5 | 72 | 88 | 109 | 10.5 | 25 | 6 | 20.7 |
| HT4 | 129 | 50 | 72 | 88.6 | 109 | 10.5 | 38 | 6 | 20.7 |
| HT5 | 180 | 63 | 72 | 106 | 145 | 13.5 | 50 | 10 | 33 |
电流特性曲线图/Currentの特性曲線
产品型号/Productのタイプ
|
モデル 型号
|
評価される流れ 额定电流A
|
I2t（A2s） |
電力損失 功耗W |
サイズ コード 尺寸代码 |
取付けなさい 安装 |
|
| 弧前 | 总 | |||||
| HEV-P-Q-5 | 5A | 1.6 | 10 | 1.5 | HT1 |
土台ボルトM6はトルク4Nを推薦した·m 安装螺栓M6の推荐扭矩4N·m |
| HEV-P-Q-10 | 10A | 3.5 | 19 | 3.8 | ||
| HEV-P-Q-15 | 15A | 9.5 | 73 | 5.4 | ||
| HEV-P-Q-20 | 20A | 25.5 | 176 | 6.0 | ||
| HEV-P-Q-25 | 25A | 42 | 330 | 7.0 | ||
| HEV-P-Q-30 | 30A | 55 | 420 | 9.0 | ||
| HEV-P-Q-35 | 35A | 33 | 160 | 11.0 |
HT2 |
土台ボルトM8はトルク11Nを推薦した·m 安装螺栓M8の推荐扭矩11N·m |
| HEV-P-Q-40 | 40A | 75 | 315 | 12.0 | ||
| HEV-P-Q-45 | 45A | 95 | 430 | 12.0 | ||
| HEV-P-Q-50 | 50A | 135 | 590 | 12.5 | ||
| HEV-P-Q-60 | 60A | 205 | 940 | 14.8 | ||
| HEV-P-Q-70 | 70A | 300 | 1980年 | 17.5 | ||
| HEV-P-Q-80 | 80A | 350 | 2350 | 20.5 | ||
| HEV-P-Q-90 | 90A | 410 | 2630 | 24.0 | ||
| HEV-P-Q-100 | 100A | 530 | 3450 | 26.5 | ||
| HEV-P-Q-125 | 125A | 1700 | 7200 | 27 |
HT3 |
土台ボルトM10はトルク20Nを推薦した·m 安装螺栓M10の推荐扭矩20N·m |
| HEV-P-Q-150 | 150A | 2750 | 11000 | 34 | ||
| HEV-P-Q-175 | 175A | 4100 | 16000 | 35 | ||
| HEV-P-Q-200 | 200A | 5400 | 21000 | 42 | ||
| HEV-P-Q-225 | 225A | 7500 | 30000 | 45 | ||
| HEV-P-Q-250 | 250A | 9700 | 41000 | 47 | ||
| HEV-P-Q-275 | 275A | 12000 | 58000 | 51 | ||
| HEV-P-Q-M300 | 300A | 16500 | 70000 | 56 |
HT4
|
|
| HEV-P-Q-M325 | 325A | 20000 | 82000 | 61 | ||
| HEV-P-Q-M350 | 350A | 23000 | 94000 | 63 | ||
| HEV-P-Q-M400 | 400A | 30000 | 123000 | 76 | ||
| HEV-P-Q-300 | 300A | 16500 | 70000 | 56 | ||
| HEV-P-Q-325 | 325A | 20000 | 82000 | 61 | ||
| HEV-P-Q-350 | 350A | 23000 | 94000 | 63 | ||
| HEV-P-Q-400 | 400A | 30000 | 123000 | 76 | ||
| HEV-P-Q-450 | 450A | 35000 | 135000 | 95 | ||
| HEV-P-Q-500 | 500A | 44000 | 165000 | 108 | ||
| HEV-P-Q-600 | 600A | 48000 | 210000 | 115 |
HT5 |
土台ボルトM12はトルク28Nを推薦した·m 安装螺栓M12の推荐扭矩28N·m |
| HEV-P-Q-700 | 700A | 53000 | 298000 | 125 | ||
| HEV-P-Q-800 | 800A | 75000 | 445000 | 140 | ||
