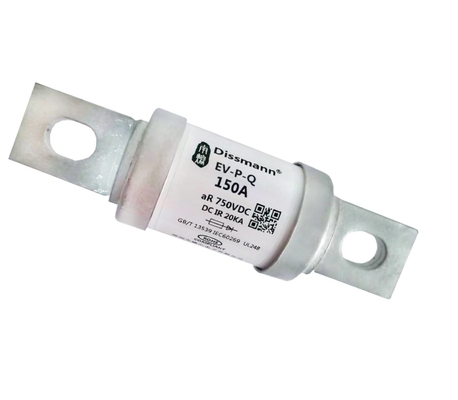

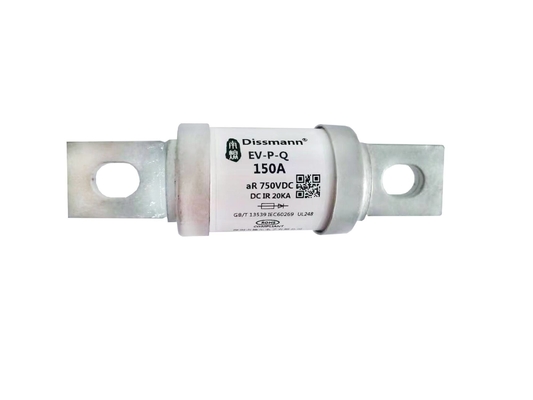

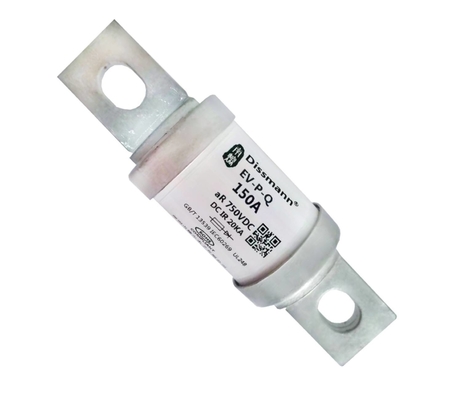

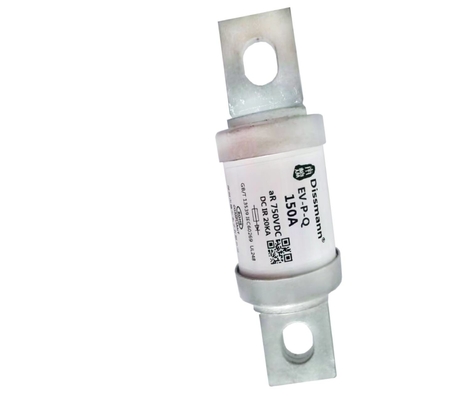

商品の詳細:
|
| 材料: | 陶磁器 | 色: | 白い |
|---|---|---|---|
| 評価される電圧: | AC690V/DC750V | 評価される流れ: | 150A |
| 容量の破損: | AC100KA/DC20KA | 標準: | UL248-20、ISO8820の、JASO-D622の、ROHS |
| 使用法: | 自動車、太陽電池、太陽インバーター | キーワード: | EVのヒューズ |
| ハイライト: | AC690V 高い破損容量のヒューズ,白く高い破損容量のヒューズ,ULの電気自動車のヒューズ |
||
低い現在のヒューズ高い破損容量のヒューズAC690VはEVのヒューズを溶かす
材料:
物自体:陶磁器
ピン:銅合金
プロダクト提示:
|
評価される電圧 额定电压 |
AC690/DC750V |
タイプ保護 保护类别 |
aR |
| 評価される現在の额定电流 | 10A-500A |
容量の破損 分断能力 |
AC100KA、DC20KA |
|
条件を満たしなさい 符合要求 |
UL248-20、ISO8820、JASO-D622、 欧盟和のRoHSの指令 |
注目 备注 |
UL |
プロダクト（mm）の产品外形尺寸（mm） /Overall次元
| 型号 | 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-P-Q | VP1 | 109 | 30.4 | 68.5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129.5 | 37.3 | 65.5 | 98.5 | 11 | 25 | 6 | 15 | |
| VP3 | 155.5 | 53.5 | 91.2 | 125.3 | 12.5 | 40 | 6 | 20 |
产品型号/Productのタイプ
| モデル型号 |
評価される流れ 额定电流A |
Iの² t （Aの² s） |
パワー消費量 功率损耗W |
サイズ コード 尺寸代码 |
安装を取付けなさい | |
| 弧前 | 熔断 | |||||
| EV-P-Q-30 | 30 | 450 | 950 | 9 | VP1 |
土台ボルトM8はトルク11Nを推薦した·m 安装螺栓M8の推荐扭矩11N·m |
| EV-P-Q-40 | 40 | 750 | 1800 | 11 | ||
| EV-P-Q-50 | 50 | 1250 | 2800 | 13 | ||
| EV-P-Q-60 | 60 | 1800 | 4700 | 15 | ||
| EV-P-Q-70 | 70 | 2400 | 6300 | 17 | ||
| EV-P-Q-80 | 80 | 3000 | 8500 | 20 | ||
| EV-P-Q-100 | 100 | 4800 | 12000 | 22 | ||
| EV-P-Q-125 | 125 | 1300 | 23800 | 22 | VP2 |
土台ボルトM10はトルク20Nを推薦した·m 安装螺栓M10の推荐扭矩20N·m
|
| EV-P-Q-150 | 150 | 1550 | 34000 | 25 | ||
| EV-P-Q-175 | 175 | 1800 | 46500 | 30 | ||
| EV-P-Q-200 | 200 | 2450 | 55000 | 34 | ||
| EV-P-Q-250 | 250 | 4300 | 95000 | 42 | ||
| EV-P-Q-300 | 300 | 6200 | 142000 | 50 | ||
| EV-P-Q-350 | 350 | 9150 | 200000 | 60 | ||
| EV-P-Q-400 | 400 | 12300 | 260000 | 69 | ||
| EV-P-Q-350 | 350 | 59000 | 158000 | 65 | ||
| EV-P-Q-400 | 400 | 77000 | 205000 | 80 | ||
| EV-P-Q-450 | 450 | 96000 | 269000 | 95 | VP3 |
土台ボルトM12はトルク28Nを推薦した·m 安装螺栓M12の推荐扭矩28N·m |
| EV-P-Q-500 | 500 | 118000 | 328000 | 110 | ||
| EV-P-Q-600 | 600 | 175000 | 471000 | 115 | ||
| EV-P-Q-800 | 800 | 302000 | 800000 |
140 |
