商品の詳細:
|
| 材料: | 繊維の管 | 色: | ベージュ色 |
|---|---|---|---|
| 評価される電圧: | 600Vdc | 評価される流れ: | 1000A |
| 容量の破損: | 50kA | 標準: | IEC60269、UL248 |
| 使用法: | 保護、充電ステーションに積み過ぎなさい | キーワード: | NHのタイプHRCのヒューズ |
| ハイライト: | 50kA NHのタイプHRCのヒューズ,UL248 NHのタイプHRCのヒューズ,熱hrcは100つのampを溶かす |
||

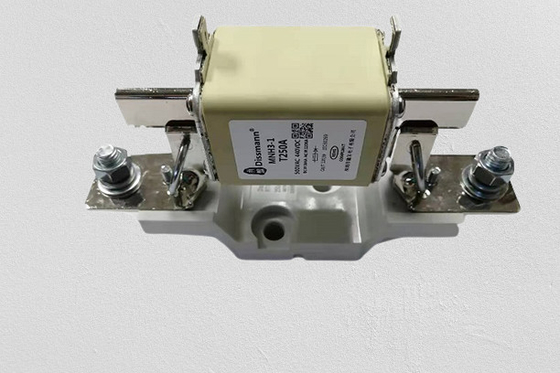

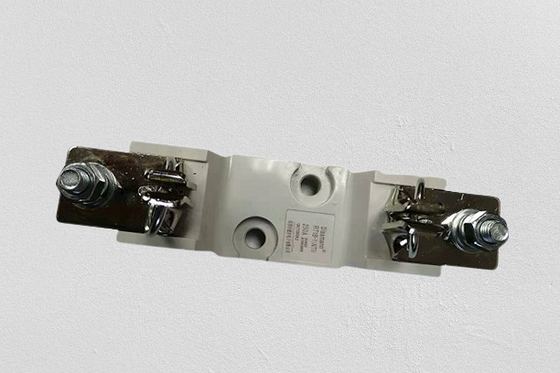

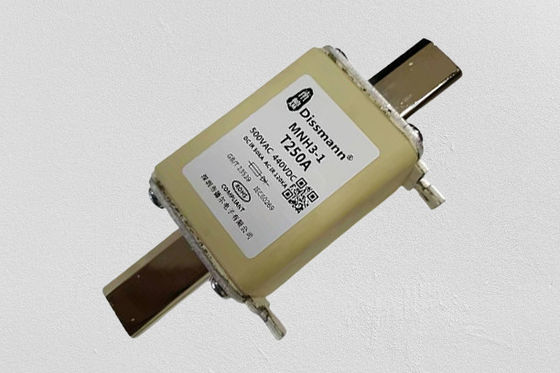

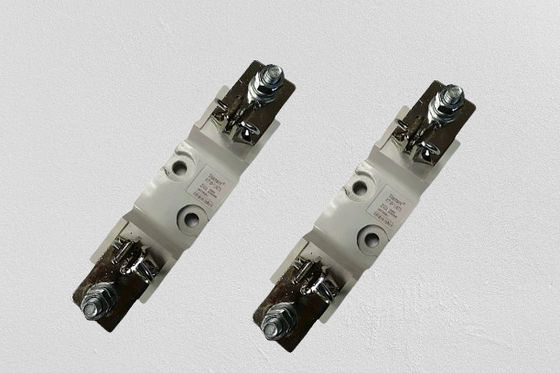

NHのタイプHRCのヒューズの多数モデル熱100a 250a 300aヒューズおよびヒューズの基盤
材料:
物自体:繊維の管
ピン:合金
特徴:
高い破損容量のヒューズ
多くの種類の高い破損容量のヒューズ
現在の評価:6A-630A
電圧評価:AC500V/DC440Vかより低い
容量の破損:AC500V/120kA DC440V/50kA
プロダクト提示:
|
評価される電圧 |
AC500V/DC440V |
タイプ保護 |
aR |
| 評価される流れ | 6A-630A |
容量の破損 |
AC500V/120kA DC440V/50kA （時定数15-20ms） |
|
条件を満たしなさい |
UL248-13、IEC60269.4 EUおよびRoshの指令 |
注目 |
プロダクト（mm）の全体寸法
| MNH3-00 | MNH3-1 | MNH3-2 | MNH3-3 | |
| a1 | 7.85±1.5 | 135±2.5 | 150±2.5 | 150±2.5 |
| a20-5 | 54 | 72 | 72 | 72 |
| a3 | 45±1.5 | 62±2.5 | 62±2.5 | 62±2.5 |
| f （最高） | 15 | 15 | 15 | 18 |
| b±0.2 | 15 | 20 | 25 | 32 |
| e1±3 | 57 | 62 | 72 | 82 |
| e2 | 29±1 | 48±2 | 58±2 | 67±3 |
EVのヒューズの製品タイプ
| モデル | 評価される流れ | I2t（A2s） | 電力損失 | サイズ コード | |
| 总 | |||||
| MNH3-00-T6A | 6 | 14 | 137 | 1.7 | 0 |
| MNH3-00-T10A | 10 | 60 | 280 | 2 | |
| MNH3-00-T16A | 16 | 280 | 960 | 3.1 | |
| MNH3-00-T20A | 20 | 580 | 2200 | 3.3 | |
| MNH3-00-T25A | 25 | 1050 | 3900 | 3.5 | |
| MNH3-00-T32A | 32 | 2050年 | 5900 | 4.1 | |
| MNH3-00-T40A | 40 | 3800 | 9700 | 4.9 | |
| MNH3-00-T50A | 50 | 5200 | 13500 | 5.3 | |
| MNH3-00-T63A | 63 | 6600 | 20500 | 6.3 | |
| MNH3-00-T80A | 80 | 10500 | 30500 | 6.9 | |
| MNH3-00-T100A | 100 | 19500 | 59000 | 8.5 | |
| MNH3-00-T125A | 125 | 39500 | 119000 | 9.5 | |
| MNH3-00-T160A | 160 | 72000 | 192000 | 11.5 | |
| MNH3-1-T80A | 80 | 9900 | 29800 | 7.8 | 1 |
| MNH3-1-T100A | 100 | 19000 | 55000 | 9.6 | |
| MNH3-1-T125A | 125 | 39000 | 11800 | 11.5 | |
| MNH3-1-T160A | 160 | 69000 | 185000 | 12.8 | |
| MNH3-1-T200A | 200 | 119000 | 260000 | 15 | |
| MNH3-1-T224A | 224 | 169000 | 390000 | 17 | |
| MNH3-1-T250A | *250 | 240000 | 498000 | 20 | |
| MNH3-2-T125A | 125 | 39000 | 118000 | 12 | 2 |
| MNH3-2-T160A | 160 | 68000 | 175000 | 13.5 | |
| MNH3-2-T200A | 200 | 99000 | 250000 | 16 | |
| MNH3-2-T224A | 224 | 155000 | 380000 | 17.5 | |
| MNH3-2-T250A | *250 | 220000 | 485000 | 21 | |
| MNH3-2-T300A | 300 | 340000 | 750000 | 24 | |
| MNH3-2-T315A | 315 | 380000 | 860000 | 25 | |
| MNH3-2-T355A | 355 | 525000 | 1170000 | 28 | |
| MNH3-3-T400A | 400 | 720000 | 1550000 | 31 | |
| MNH3-3-T315A | 315 | 380000 | 860000 | 25 | 3 |
| MNH3-3-T355A | 355 | 510000 | 1150000 | 29 | |
| MNH3-3-T400A | *400 | 720000 | 1650000 | 31 | |
| MNH3-3-T425A | 425 | 885000 | 1980000 | 34 | |
| MNH3-3-T500A | *500 | 1240000 | 2950000 | 38 | |
| MNH3-3-T630A | 630 | 1820000 | 5300000 | 44 | |
製品の説明
このシリーズ ヒューズはAC 50Hzの660Vへの評価される電圧のために適している、1000A.ltへの評価される流れは積み過ぎおよび短絡（gG/GL）からの保護のircuitのために電気取付けで主に使用される;それはまた半導体デバイスを保護するために得るかもしれ、他はhort回路（aR）、また短絡（AM）からの電動機からの大ぞろいの分割払込金を。彼は国民標準的なGB13539および国際的な電気委員会標準的なIEC60269に120KA.Thisシリーズ ヒューズにこのシリーズ ヒューズのための機能を壊すことをある合致する評価した。
