商品の詳細:
|
| 材料: | 陶磁器 | 色: | 白い |
|---|---|---|---|
| 評価される電圧: | 1000VDC | 評価される流れ: | 150/250/550/600A |
| 容量の破損: | DC20KA | 標準: | UL248の、GB13539の、IEC60269の、GB31456 |
| ハイライト: | ul248陶磁器の自動車ヒューズ,充満山の陶磁器の自動車ヒューズ,dc1000v陶磁器車のヒューズ |
||

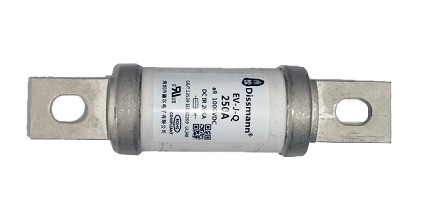

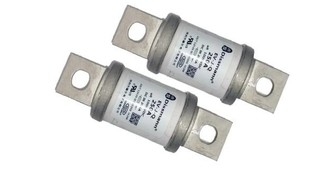

DissmannのヒューズEV-J-Qシリーズ ヒューズはl GB13539、IEC60269、UL248に合致する
プロダクト基本情報:
1.EV-J-Qシリーズ ヒューズ、次元および性能は合わせる:GB13539、IEC60269、UL248
2.Rated電圧:DC1000Vかより低い
3.Rated流れ:150/250/550/600A
4.Breaking容量:DC20kA
EUおよび中国RoHSの指令を用いる5.Compliance
UL248、GB13539、IEC60269、GB31456の標準の6.Compliance
プロダクト塗布:
この一連のプロダクトEV-J-Qは小型の特徴がある、および高い信頼性にである陶磁器のボルト接続されたヒューズ。広い温度較差に適当、高輝度の機械振動に抗、道路車両の企業の適用のために適した衝撃、温度の衝撃および強い化学負荷はコンデンサーのために電気自動車ドライブ パワー系統として充電器、ワイヤーおよび他の自動車部品および装置、力の転換システム、エネルギー蓄積および力電池、エネルギー蓄積の短絡およびバックアップ保護、インバーター コントローラー使用する、ことができる。短絡の保護は純粋な電気自動車および雑種の電気自動車のために特に溶ける
製品特性:
| モデル | 評価される流れ | サイズ コード | 取付け |
| EV-J-Q-150 | 150 | VJ1 |
ボルトM8を取付けなさい、 トルクを推薦しなさい:11N.m |
| EV-J-Q-250 | 250 | VJ2 |
ボルトM10を取付けなさい、 トルクを推薦しなさい:20N.m |
| EV-J-Q-550 | 550 | VJ3-1 |
ボルトM12を取付けなさい、 トルクを推薦しなさい:28N.m |
| EV-J-Q-600 | 600 |
陶磁器の自動車ヒューズ プロダクト材料:
| 部分 | 材料 |
| ヒューズ ワイヤー | 銅か銀 |
| エンド キャップ | 銅合金のtin plating |
| ヒューズの足 | 銅合金のtin plating |
| ヒューズ ボディ | 陶磁器の管 |
| 注入口 | 水晶砂 |
プロダクト次元:
| モデル | サイズ コード | A±3 | B±1.5 | C±2 | D±2.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-J-Q | VJ1 | 116.5 | 30.4 | 75 | 96.5 | 9 | 25 | 4 | 13 |
| VJ2 | 140 | 37.3 | 77 | 109.5 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53.5 | 90 | 118 | 12.5 | 40 | 8 | 20 |
現在の温度の特性曲線
製品タイプ
| モデル | 評価される流れ | Iの² t （Aの² s） | パワー消費量 | サイズ コード | 取付けなさい | |
| EV-J-Q-30 | 30 | 120 | 850 | 5 | VJ1 | 土台ボルトM8はトルク11Nを推薦した·m |
| EV-J-Q-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-J-Q-50 | 50 | 450 | 2500 | 10 | ||
| EV-J-Q-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-J-Q-70 | 70 | 850 | 5600 | 14 | ||
| EV-J-Q-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-J-Q-90 | 90 | 1850 | 10600 | 17 | ||
| EV-J-Q-100 | 100 | 2300 | 12000 | 18 | ||
| EV-J-Q-125 | 125 | 3400 | 21000 | 20 | ||
| EV-J-Q-150 | 150 | 4800 | 25000 | 25 | ||
| EV-J-Q-175 | 175 | 9200 | 40000 | 30 | VJ2 | 土台ボルトM10はトルク20Nを推薦した·m |
| EV-J-Q-200 | 200 | 15000 | 60000 | 34 | ||
| EV-J-Q-225 | 225 | 19000 | 105000 | 40 | ||
| EV-J-Q-250 | 250 | 23500 | 113000 | 43 | ||
| EV-J-Q-275 | 275 | 24800 | 128000 | 48 | ||
| EV-J-Q-300 | 300 | 26000 | 155000 | 52 | ||
| EV-J-Q-325 | 325 | 32700 | 175000 | 56 | ||
| EV-J-Q-350 | 350 | 40000 | 223000 | 60 | VJ3-1 | 土台ボルトM12はトルク28Nを推薦した·m |
| EV-J-Q-400 | 400 | 56000 | 290000 | 65 | ||
| EV-J-Q-450 | 450 | 78000 | 390000 | 80 | ||
| EV-J-Q-500 | 500 | 105000 | 490000 | 90 | ||
| EV-J-Q-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-J-Q-800 | 800 | 420000 | 870000 | 175 | ||
