商品の詳細:
|
| 材料: | 陶磁器 | 色: | 白い |
|---|---|---|---|
| 評価される流れ: | 200A | 評価される電圧: | 500VDC |
| 容量の破損: | DC50KA | 証明書の標準: | UL248、IEC60268 |
| 証明書数: | E496054 | 適用: | 電気自動車の運転のパワー系統、エネルギー蓄積 |
| ハイライト: | evの充電器のヒューズ200のamp,dc500vのヒューズ200のamp,高い破損容量200aのヒューズ |
||

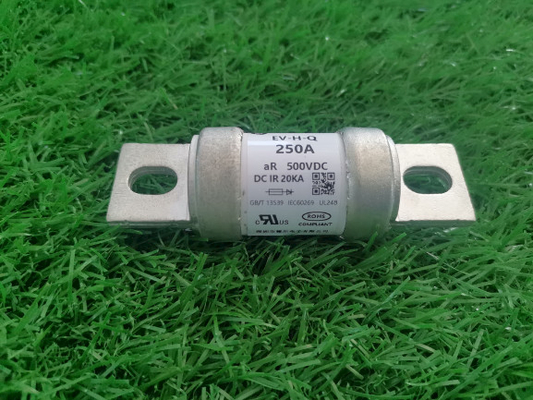

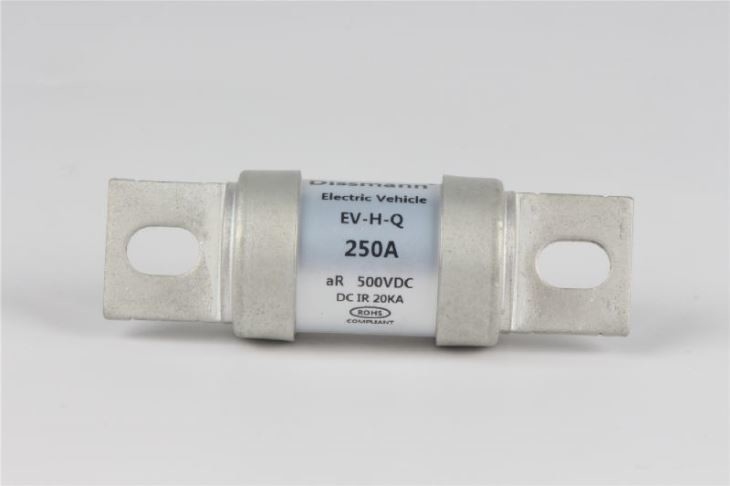

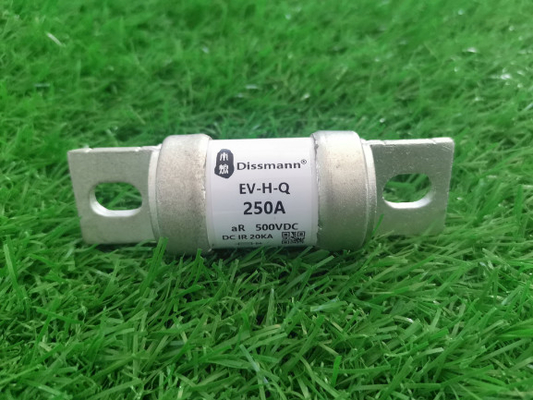

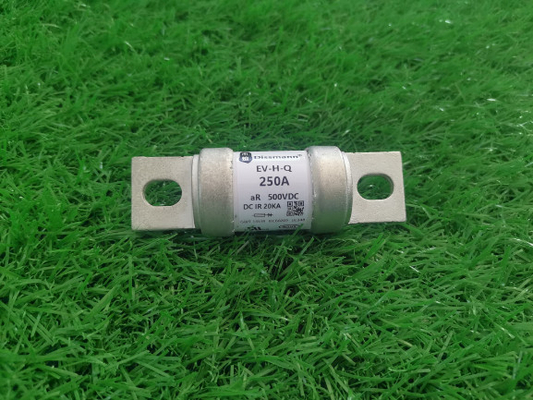

EVの充電器のための陶磁器のボルトンの半導体のヒューズ500VDC
1.Product基本情報:
Ceremicのボルト ヒューズ、性能はUL248、IEC60268合わせる
率の電圧:500VDCの評価される流れ:容量を壊す200A:DC50KA
実施の標準はEUとのUL248、IEC60268、承諾および中国RoHSの指令である
得られたULの証明、証明数:いいえ:E496054
2.Product特徴のリスト:
| モデル |
評価される流れ |
100%voltage低下 mV |
エネルギー全体 I2t （A2s） |
取付け |
| EV-H-Q-200 | 200 | 185 | 60300 |
土台ボルトM8 推薦されたトルク11N.m |
3.Product材料:
| 部品 | 材料 |
| 溶解 | 銅か銀 |
| エンド キャップ | 銅合金のtin plating |
| フィートの取付け | 銅合金のtin plating |
| 存在論 | 陶磁器の管 |
| 詰まること | 水晶砂 |
4.Product次元:
| モデル | サイズ コード | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-H-Q | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
5.Productタイプ:
| モデル | 評価される流れ | Iの² t （Aの² s） | パワー消費量 | サイズ コード | 取付けなさい | |
| 前アーク | 溶解 | |||||
| EV-H-Q-80 | 80 | 5500 | 6400 | 15 | VH1 | 土台ボルトM8はトルク11Nを推薦した·m |
| EV-H-Q-100 | 100 | 8700 | 10000 | 19 | ||
| EV-H-Q-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-H-Q-150 | 150 | 25000 | 29000 | 28 | ||
| EV-H-Q-175 | 175 | 40500 | 45000 | 33 | ||
| EV-H-Q-200 | 200 | 60300 | 68000 | 37 | ||
| EV-H-Q-225 | 225 | 83100 | 95000 | 40 | ||
| EV-H-Q-250 | 250 | 120000 | 138000 | 45 | ||
| EV-H-Q-275 | 275 | 173200 | 189000 | 48 | ||
| EV-H-Q-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-H-Q-350 | 350 | 252000 | 355000 | 62 | ||
| EV-H-Q-300 | 300 | 148500 | 260000 | 53.5 | VH2 | 土台ボルトM10はトルク20Nを推薦した·m |
| EV-H-Q-315 | 315 | 168000 | 280000 | 57 | ||
| EV-H-Q-350 | 350 | 203000 | 350000 | 61 | ||
| EV-H-Q-400 | 400 | 312000 | 496000 | 68 | ||
| EV-H-Q-500 | 500 | 550000 | 865000 | 78 | ||
6. 機械特徴
6.1銅の帽子
銅の帽子はヒューズ リンクが損なわれないとき銅の帽子が取除くことができないことを保障するためにしっかりとリベットで留まるべきである。サンプルが24時間15°C-35°Cの水で浸った、取られる後、各エンド キャップの5Nに引き力をおよび1分の間それを保つために均等に加えなさい。銅の帽子は落ちるべきではない。
6.2抗張テスト
銅の帽子をヒューズの1つの端に固定し、次に横の軸線に沿う銅の帽子に100N張力をもう一方で適用しなさい。両端に銅の帽子は緩くない、管ボディは壊れるべきではない。
6.3. 管の強度テスト
両端に銅の帽子の後で固定されたり、陶磁器の管の中心に200Nの圧力を適用し、管ボディは壊れるべきではない。
