商品の詳細:
|
| 材料: | 陶磁器 | 色: | 白い |
|---|---|---|---|
| 評価される流れ: | 20A-100A | 評価される電圧: | 80VDC-1000VDC |
| 容量の破損: | DC33KA | キーワード: | 太陽PVのヒューズ |
| ハイライト: | 10*38太陽pvのヒューズ,円柱太陽pvのヒューズ,太陽pvのカートリッジ ヒューズ |
||

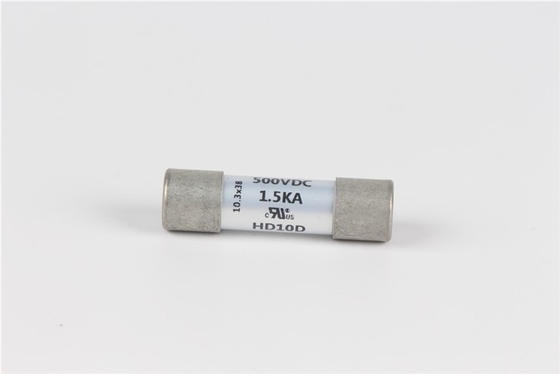

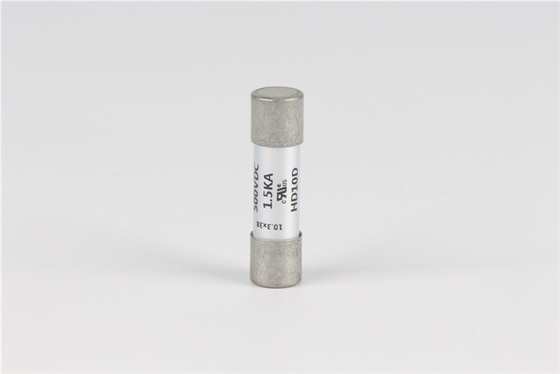

10*38mm 500VAC太陽PVのカートリッジ ヒューズ
1.Basic情報:
評価される流れ:20A-100A
評価される電圧:80VDC-1000VDC
容量の破損:AC33KA
条件を満たしなさい:UL248、IEC60127、EUおよびROSHSの探偵
2.Applicable標準:
2.1HD10Xシリーズ プロダクトは関連標準的なUL248に従う。
3.Product材料:
|
部品 |
材料 |
量 |
|
ワイヤー |
銀銅の合金 |
1 |
|
帽子 |
スズメッキをされた銅合金 |
2 |
|
ボディ |
陶磁器の管 |
1 |
|
注入口 |
ヒューズの砂 |
量 |
4.Technicalデータ:
|
部品番号 |
現在の評価（Ampers） |
エネルギー全体I2T（A2S） |
| HD10X-1A | 1 | 0.371 |
| HD10X-1.5A | 1.5 | 0.835 |
| HD10X-2A | 2 | 4.09 |
| HD10X-3A | 3 | 10 |
| HD10X-5A | 5 | 38.4 |
| HD10X-6.3A | 6.3 | 71.4 |
5.Product次元:
6.Electrical性能
6.1、テスト条件
すべての電気テストは25±3℃の周囲温度で行なわれる。周囲温度がテストの間に5℃より多くを変えない注意しこれらの限界の内であるなる。
6.2の現在評価容量テスト
100%の時間へのヒューズ リンクがテストされる条件の評価される流れ4時間の回路切られるべきではないときヒューズは現在の溶解、管壊れないではない。
6.3、前アークのタイム現在のCharacterisitc
次のテーブルの流れがヒューズを渡しているとき、開始時間は次のテーブルの条件、すなわち、前アークの時間に従ってあるなる。さらに、帽子のヒューズ管粉砕のどちらの損傷も起こらない。
| 評価される流れの熔断电流/% | 熔断时间/開いた時間 |
| 200%年 | <2min |

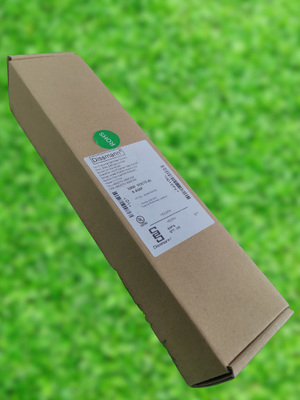

7のパッキングの細部
7.1のパッキングの量
内部の小箱、内部の大きい箱1箱あたりの10pcs小箱ごとの10pcs。
B:10内部の大きい箱每の。
C:1つの小さい包装のラベルが付いている各々の小箱、1つの包装のラベルが付いている各箱、1つの出荷検査のレポートを用いる各箱。
注:このパッケージは参照だけのためであり、実際のパッキングは規準である。
プロダクトが湿気を吸収しないし、交通機関か貯蔵の間に傷つかないこと7.2のパッキングはそう遂行したある。
