商品の詳細:
|
| 素材: | 繊維の管 | 色: | 白 |
|---|---|---|---|
| 容量の破損: | DC10KA | 保護タイプ: | aR |
| アドバンテージ: | 自動車のためのHEVのヒューズ | 定格電圧: | AC250V/DC150V |
| 定格電流: | 800A | 証明: | UL248、ISO8820、JAS0-D622、RoHS |
| 製品モデル: | HEV-A-Q-800 | ||
| ハイライト: | 高電流自動車用ヒューズ DC150V、高電流自動車用ヒューズ 800A、自動車用 HEV ヒューズ,High Current Automotive Fuses 800A,HEV Fuse For Cars |
||

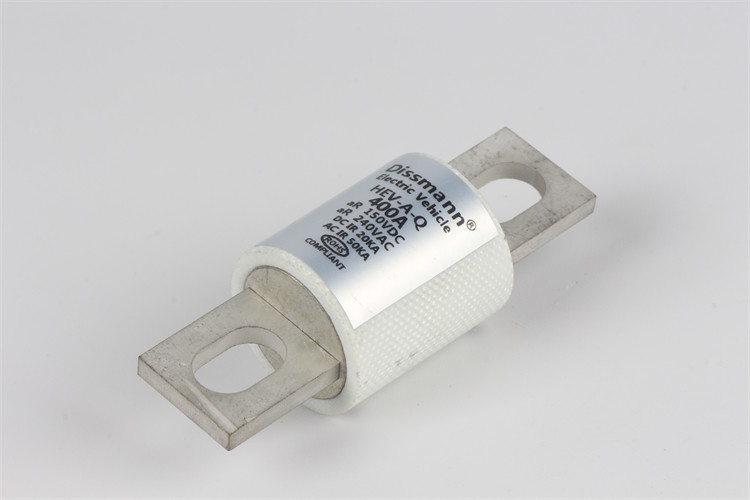

ディスマン®HEV-AQモジュールシリーズヒューズは、定格電流 5A ～ 800 A、定格電圧 AC250V/DC150V を提供します。ハイブリッド電気自動車 (HEV) のヒューズ環境信頼性、過渡電流サイクル、およびデバイスの電気特性とヒューズ特性について、自動車の品質基準に従ってテストされています。RoHS 準拠、ハロゲンフリー、UL248-20、ISO8820、JAS0-D622 の認証を取得しています。
1.HEVヒューズの形状と取付寸法：
| サイズコード | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HW1 | 68.2 | 25 | 29 | 44 | 53 | 9 | 18 | 3.3 | 13.5 |
| HW2 | 94 | 38 | 38 | 54 | 74.5 | 10.5 | 25 | 6 | 20.7 |
|
モデル 型番 |
定格電流 定電流A |
私2t(A2s) |
消費電力 電力消費W |
サイズコード 尺寸代码 |
インストール 取付 |
|
| 弧前 | 总 | |||||
| HEV-AQ-70 | 70A | 460 | 3920 | 6.8 | HW1 |
取付ボルト M8 推奨トルク 11N・m 取付ねじM8推荐扭トルク11N・m |
| HEV-AQ-80 | 80A | 665 | 5850 | 7.5 | ||
| HEV-AQ-100 | 100A | 1120 | 11100 | 8.8 | ||
| HEV-AQ-125 | 125A | 1840年 | 17600 | 11.0 | ||
| HEV-AQ-150 | 150A | 2650 | 25400 | 12.8 | ||
| HEV-AQ-200 | 200A | 4750 | 44000 | 17.5 | ||
| HEV-AQ-250 | 250A | 7420 | 68500 | 22.5 | ||
| HEV-AQ-300 | 300A | 11000 | 99000 | 26.5 | ||
| HEV-AQ-350 | 350A | 14800 | 139000 | 30.4 | ||
| HEV-AQ-400 | 400A | 18800 | 180000 | 34.8 | ||
| HEV-AQ-500 | 500A | 36000 | 110000 | 34.5 | HW2 |
取付ボルト M10 推奨トルク 20N・m 取付ねじボルトM10推荐扭トルク20N・m |
| HEV-AQ-600 | 600A | 43500 | 125000 | 45.6 | ||
| HEV-AQ-700 | 700A | 68000 | 198000 | 48.5 | ||
| HEV-AQ-800 | 800A | 86000 | 255000 | 57.0 | ||
| HEV-AQ-1000 | 1000A | 152000 | 470000 | 59.5 | ||
