商品の詳細:
|
| 素材: | セラミック | 色: | 白 |
|---|---|---|---|
| 定格電流: | 10A～500A | 定格電圧: | AC/DC500V |
| 遮断容量: | AC100KA、DC20KA | タイプ保護: | aR |
| 応用: | 電気自動車 (EV) またはハイブリッド EV | キーワード: | EV充電器ヒューズ |
| ハイライト: | セラミック充電器 EV ヒューズ、GB13539 EV ヒューズ、UL248 セラミック自動車用ヒューズ,GB13539 EV Fuse,UL248 Ceramic Automotive Fuses |
||
中国 EV チャーリング パイルの顧客のための EV ヒューズの主な製造

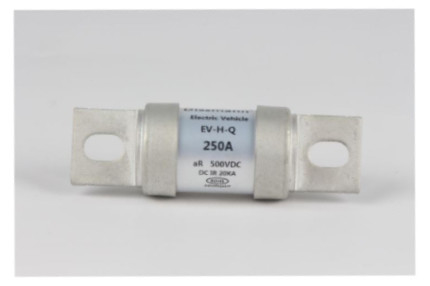

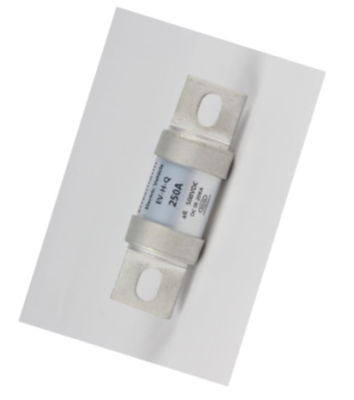

EVヒューズの説明
この EV シリーズ ヒューズ ラインは、定格電圧 500VDC、定格電流 10A ～ 500A、遮断容量 DC30KA です。寸法と性能は、UL248、GB13539、IEC60269、および GB31465 に準拠しています。
EVヒューズの適用範囲
電気自動車 (EV) またはハイブリッド EV のアプリケーション向けのこのシリーズ ヒューズは、業界では比較的新しく、低電圧ヒューズと自動車用ヒューズのクロスオーバー製品と見なすことができます。
ヒューズ機能
耐熱・高強度セラミックボディによる高い遮断性
しっかりとボルト締めされた接続により、接触抵抗を最小限に抑えた大電流フロー
無はんだ構造
波板による優れたON-OFF耐久性と高信頼性
溶接要素と端子による基板実装時の熱影響を受けにくいv
EV シリーズ ヒューズのミリ単位の寸法は、定格電流に応じてサイズを選択します。
| モデル | サイズコード | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-HQ | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
| モデル | 定格電流 | I²t(A²s) | 消費電力 | サイズコード | インストール | |
| プレアーク | 融合 | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | 取付ボルト M8 推奨トルク 11N・m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53.5 | VH2 | 取付ボルト M10 推奨トルク 20N・m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
製品システムコード
EVヒューズの材料
| 部 | 素材 |
| ヒューズエレメント | 銀銅錫合金 |
| エンドキャップ | 銅合金すずめっき |
| ヒューズレッグ | 銅合金すずめっき |
| ヒューズ本体 | セラミック管 |
| フィラー | 石英砂 |
Dissmann Fuse を選ぶ理由
DISSMANN R & D チームは 2000 年に設立され、独立した R & D 設計とヒューズ業界への投資に取り組み始めました。20 世紀初頭のエレクトロニクス産業において、当社はガラス管ヒューズと BS1362 ヒューズでこの業界で際立っており、多くの小型家電メーカーの優先サプライヤーになりました。当社は、中国小型フラクティブおよび低電圧ヒューズの標準化委員会のメンバーです。GB9364 や GB13539 などの一連の国家標準の策定と修正に参加しています。4件の発明特許と12件の実用特許を保有しています。
バッテリーは携帯電話やラップトップで使用されているため、DC 回路保護に使用されるヒューズ技術をリードしてきました。
これらの経験と実績をもとに、EV/HEV/太陽光発電、高電圧、大電流、高遮断を保護するDCヒューズを開発、追加しました。
当社の製品の多くは、自動車部品として使用されています。
