商品の詳細:
|
| 素材: | セラミック | 色: | 白 |
|---|---|---|---|
| 定格電流: | 10A～500A | 定格電圧: | AC/DC500V |
| 遮断容量: | AC100KA、DC20KA | タイプ保護: | aR |
| 応用: | 電気自動車 (EV) またはハイブリッド EV | キーワード: | EV充電器ヒューズ |
| ハイライト: | ハイブリッド EV セラミック自動車用ヒューズ、UL ボルトオン ヒューズ、EV 充電器ボルトオン ヒューズ,UL Bolt On Fuse,EV Charger Bolt On Fuse |
||
EVヒューズの詳細
| 素材 |
本体：セラミック キャップ：銅合金すずメッキ 端子：銅合金錫メッキ |
| 特性 | 電気自動車の駆動電源システム、エネルギー貯蔵、動力電池での使用 |
| 中断評価 | DC500VでAC100KA |
| アンペアレイン | 10A～500A |
| 電圧（直流） | DC500V |
| 電圧(AC) | 500VAC |
| 許容される使用条件 |
-55℃～120℃ |
| グリーンマーク | RoHS |
| 安全承認 |  |
EVヒューズの適用範囲

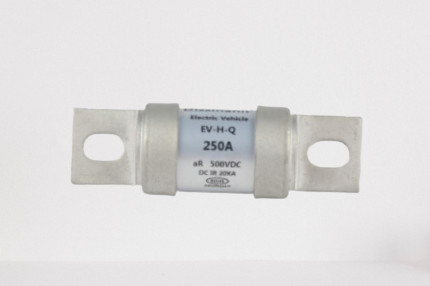

このシリーズ製品 EV-HQ はセラミック ボルトオン ヒューズです。小型、高遮断容量、耐温度衝撃性、電流サージ、機械的振動と衝撃、および強い化学負荷の道路車両に適用できます。電気自動車駆動電源システム、エネルギー貯蔵および電源バッテリー、エネルギー貯蔵コンデンサ、周波数変換コントローラ、充電器、ワイヤおよびその他の自動車部品および機器の短絡、過負荷およびバックアップ保護に適用できます。
EVシリーズヒューズのミリ単位の寸法、定格電流に合わせてサイズをお選びください。
| モデル | サイズコード | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-HQ | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
| モデル | 定格電流 | I²t(A²s) | 消費電力 | サイズコード | インストール | |
| プレアーク | 融合 | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | 取付ボルト M8 推奨トルク 11N・m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53.5 | VH2 | 取付ボルト M10 推奨トルク 20N・m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
製品システムコード
Dissmann Fuse を選ぶ理由
DISSMANN R & D チームは 2000 年に設立され、独立した R & D 設計とヒューズ業界への投資に取り組み始めました。20 世紀初頭のエレクトロニクス産業において、当社はガラス管ヒューズと BS1362 ヒューズでこの業界で際立っており、多くの小型家電メーカーの優先サプライヤーになりました。当社は、中国小型フラクティブおよび低電圧ヒューズの標準化委員会のメンバーです。GB9364 や GB13539 などの一連の国家標準の策定と修正に参加しています。4件の発明特許と12件の実用特許を保有しています。
バッテリーは携帯電話やラップトップで使用されているため、DC 回路保護に使用されるヒューズ技術をリードしてきました。
これらの経験と実績をもとに、EV/HEV/太陽光発電、高電圧、大電流、高遮断を保護するDCヒューズを開発、追加しました。
当社の製品の多くは、自動車部品として使用されています。
