商品の詳細:
|
| 素材: | セラミック | 色: | 白 |
|---|---|---|---|
| 定格電流: | 300A | 定格電圧: | 1000VDC |
| タイプの保護: | aR | 遮断容量: | AC100KA/DC30KA |
| インストール: | ボルトで固定しなさい | 条件を満たしなさい: | UL248-20、ISO8820、JASO-D622、EUおよびRoHS検出器 |
| ハイライト: | セラミック高電圧ヒューズ、1000VDC 高電圧ヒューズ、EU 探偵電気自動車ヒューズ,1000VDC High Voltage Fuse,EU Detective Electric Vehicle Fuses |
||
20年の経験を持つハイブリッドEVバッテリーヒューズメーカー
ハイブリッドEVバッテリーヒューズの適用

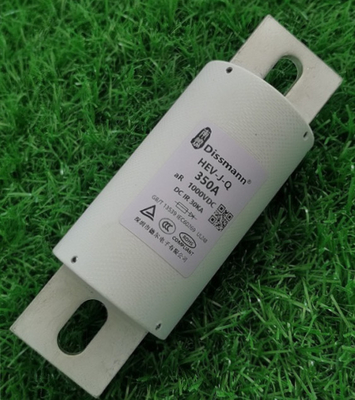

EVバッテリーシステム用に設計されたこのEVバッテリーヒューズ、特に純粋な電気自動車およびハイブリッド電気自動車用の短絡保護ヒューズ、純粋な電気自動車およびハイブリッド自動車のパワーバッテリー用に特別に設計された1000V DCヒューズ、過酷な自動車環境向けに特別にカスタマイズされたヒューズベースを提供します。
EVバッテリーヒューズの仕様
この EV バッテリー ヒューズは、定格電流 5A-800A、定格電圧 1000VDC/VAC、遮断定格は AC1000VDC、1000VDC で DC30KA で利用できます。現在、このタイプを EV バッテリーおよび EV 充電器で使用している多くのお客様がいます。
関連規格
この HEV シリーズ ヒューズは、UL-248-20、ISO8820、JASO-D622、EU および RoHS 検出などの要件を満たしています。
HEV ヒューズの寸法は、定格電流に応じて寸法を選択してください。
| サイズコード | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| モデル | 定格電流 | 私2t(A2s) | 消費電力 | サイズコード | インストール | |
| プレアーク | 合計 | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | 取付ボルト M8 推奨トルク 11N・m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650年 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900年 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800年 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | 取付ボルト M10 推奨トルク 20N・m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | 取付ボルト M12 推奨トルク 28N・m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
HEVヒューズの材質
本体材質はファイバーチューブ、ヒューズ線は銅または銀、エンドキャップは銅合金錫メッキです。
よくある質問
質問 1: ヒューズの選び方を教えてください。
回答：最初に、お客様の実際の申請書をお送りします。通常、お客様のアプリケーション分野、動作電流と動作電圧、設置方法、認証要件、およびその他のパラメータ要件をクリアする必要があります。
