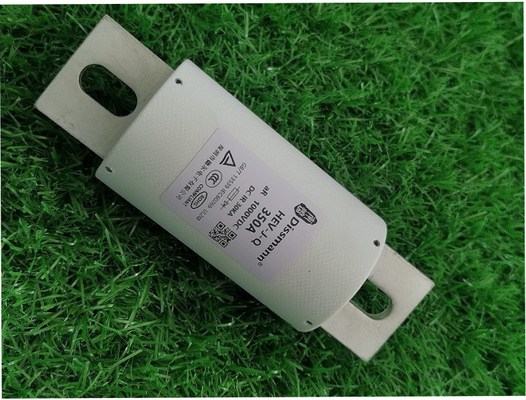

商品の詳細:
|
| 素材: | セラミック | 色: | 白 |
|---|---|---|---|
| 定格電流: | 5A-800A | 定格電圧: | 1000VDC |
| タイプの保護: | aR | 遮断容量: | AC100KA/DC30KA |
| インストール: | ボルトで固定しなさい | 条件を満たしなさい: | UL248-20、ISO8820、JASO-D622、EUおよびRoHS検出器 |
| ハイライト: | 1000VDC 高電圧ヒューズ、セラミック Hv ヒューズ リンク、ファイバー Hv ヒューズ リンク,Ceramic Hv Fuse Link,Fiber Hv Fuse Link |
||
製品仕様書
| 素材 |
本体：繊維 キャップ：銅合金 端子：銅合金 |
| 特性 | 電気自動車の充電保護ボードでの使用 |
| 中断評価 | DC1000VでAC100KA/DC30KA |
| アンペアレイン | 5A-800A |
| 電圧（直流） | 1000VDC |
| 電圧(AC) | 1000VAC |
| 許容される使用条件 | -40℃～120℃ |
| グリーンマーク | RoHS |
| 安全承認 | TUV |
HEVヒューズの適用
この HEV ヒューズは、ライト、ヒーター、エアコン、ラジオ、パワー ウィンドウ、およびその他の電気付属品を操作するための電力を供給するケーブル、ワイヤ、および電気部品を保護するために、自動車、トラック、バス、およびオフロード輸送機器で広く使用されています。また、電気自動車やハイブリッド車、さまざまな電子機器にも使用されています。
関連規格
この HEV シリーズ ヒューズは、UL-248-20、ISO8820、JASO-D622、EU および RoHS 検出などの要件を満たしています。
HEV ヒューズの寸法は、定格電流に応じて寸法を選択してください。
| サイズコード | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
取付ボルトM8にHF1、HF2サイズあり 推奨トルク11N・m（電流範囲5A～150A）
HF3、HF4サイズ 取付ボルトM10 推奨トルク20N・m（電流範囲175A～500A）
HF5サイズは取付ボルトM12で使用可能 推奨トルク28N・m(電流範囲600A～800A)
HEVヒューズの材質
本体材質はファイバーチューブ、ヒューズ線は銅または銀、エンドキャップは銅合金錫メッキです。
よくある質問
質問 1: ヒューズの選び方を教えてください。
回答：最初に、お客様の実際の申請書をお送りします。通常、お客様のアプリケーション分野、動作電流と動作電圧、設置方法、認証要件、およびその他のパラメータ要件をクリアする必要があります。
