| 材料: | 陶磁器 | 証明: | UL |
|---|---|---|---|
| 保護タイプ: | AR | 容量の破損: | AC110KA/DC20KA |
| ハイライト: | DC20KA高い破裂容量のヒューズ,AC110KA高い破裂容量のヒューズ |
||

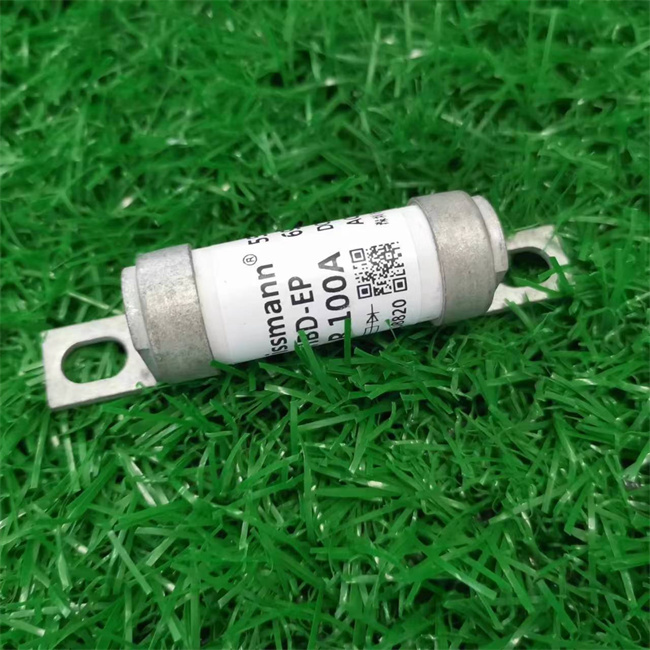

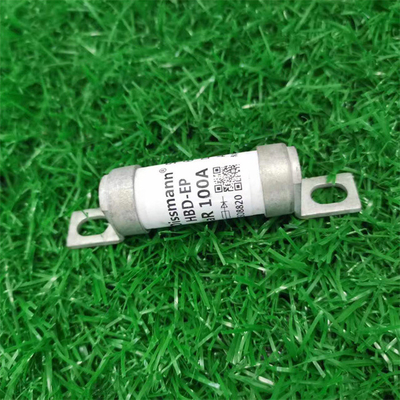

この一連のプロダクトは小さい容積および高い破損容量の円形の管のタイプ速いヒューズ、である。それは広い温度較差に適当で、高力機械振動におよび影響、広い温度の影響および強い化学負荷抗でき道路車両の企業の適用のために適して、そして電気自動車の運転のパワー系統の短絡として、積み過ぎおよびバックアップ保護、力の転換システム、エネルギー蓄積および力電池、エネルギー蓄積のコンデンサー、周波数変換のコントローラー、充電器、ワイヤーおよび他の車装置および装置使用することができる。
1.AC240V/DC150V BS88-HBDシリーズ ヒューズ（評価される流れ:6A-900Aの保護タイプ:容量を壊しているaR:AC100KA、DC20KA）
製品タイプ:
| 数 |
モデル |
製品コード |
評価される流れ |
Iの² t （Aの²の秒） |
パワー消費量 W |
|
| 前アーク | 溶解 | |||||
| 1 | LCP/LCT | HBD-6LCP/HBD-6LCT | 6 | 2.00 | 8.8 | 1.00 |
| HBD-10LCP/HBD-10LCT | 10 | 3.76 | 21.6 | 2.48 | ||
| HBD-12LCP/HBD-12LCT | 12 | 6.92 | 31.6 | 2.48 | ||
| HBD-16LCP/HBD-16LCT | 16 | 19.7 | 98.4 | 2.50 | ||
| HBD-20LCP/HBD-20LCT | 20 | 24.6 | 156.0 | 3.82 | ||
| 2 | LEP/LET | HBD-25LEP/HBD-25LET | 25 | 17.6 | 246.0 | 3.96 |
| HBD-32LEP/HBD-32LET | 32 | 31.2 | 442.0 | 4.75 | ||
| HBD-35LEP/HBD-35LET | 35 | 49.3 | 590.0 | 4.90 | ||
| HBD-50LEP/HBD-50LET | 50 | 97.6 | 136.5 | 6.80 | ||
| HBD-63LEP/HBD-63LET | 63 | 176.0 | 2120.0 | 8.95 | ||
| HBD-80LEP/HBD-80LET | 80 | 293.0 | 3695.0 | 9.70 | ||
| HBD-100LEP/HBD-100LET | 100 | 580.0 | 7300.0 | 10.2 | ||
| HBD-125LEP/HBD-125LET | 125 | 597.0 | 7380.0 | 15.8 | ||
| HBD-160LEP/HBD-160LET | 160 | 1060.0 | 15440.0 | 19.0 | ||
| HBD-180LEP/HBD-180LET | 180 | 1540.0 | 27950.0 | 21.0 | ||
| 3 | LMP/LMT | HBD-160LMP/HBD-160LMT | 160 | 1065.0 | 15440.0 | 16.5 |
| HBD-200LMP/HBD-200LMT | 200 | 1460.0 | 19300.0 | 26.8 | ||
| HBD-250LMP/HBD-250LMT | 250 | 3100.0 | 38670.0 | 28.0 | ||
| HBD-315LMP/HBD-315LMT | 315 | 5830.0 | 72000.0 | 33.0 | ||
| HBD-350LMP/HBD-350LMT | 350 | 7760.0 | 97200.0 | 34.7 | ||
| HBD-400LMP/HBD-400LMT | 400 | 13550.0 | 153000.0 | 38.9 | ||
| HBD-450LMP/HBD-450LMT | 450 | 17470.0 | 210100.0 | 42.3 | ||
| HBB-500LMP/HBD-500LMT | 500 | 21250.0 | 259400.0 | 58.3 | ||
| HBB-550LMP/HBD-550LMT | 550 | 25500.0 | 313000.0 | 76.0 | ||
| 5 | LMMP/LMMT | HBD-400LMMP/HBD-400LMMT | 400 | 5830.0 | 76500.0 | 57.7 |
| HBD-500LMMP/HBD-500LMMT | 500 | 13600.0 | 162400.0 | 62.0 | ||
| HBD-630LMMP/HBD-630LMMT | 630 | 23200.0 | 285300.0 | 74.0 | ||
| HBD-710LMMP/HBD-710LMMT | 710 | 31000.0 | 437000.0 | 77.0 | ||
| HBD-800LMMP/HBD-800LMMT | 800 | 50400.0 | 569000.0 | 80.1 | ||
| HBD-900LMMP/HBD-900LMMT | 900 | 72600.0 | 758000.0 | 96.0 | ||

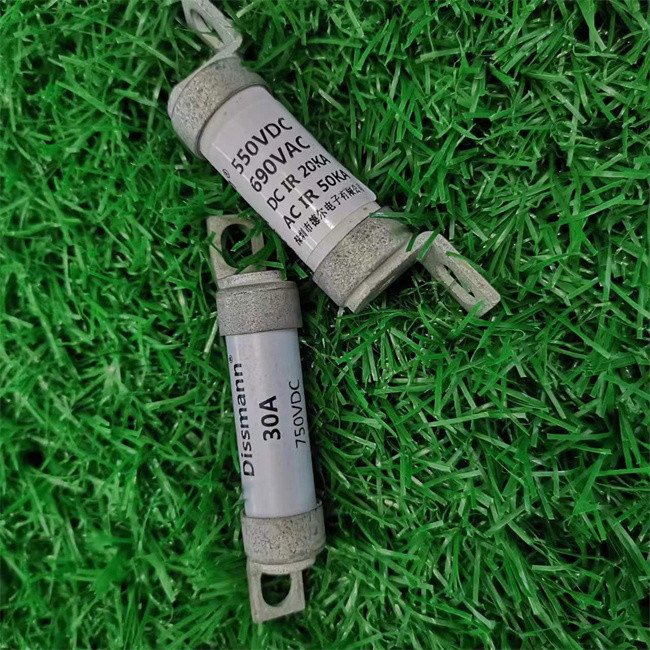

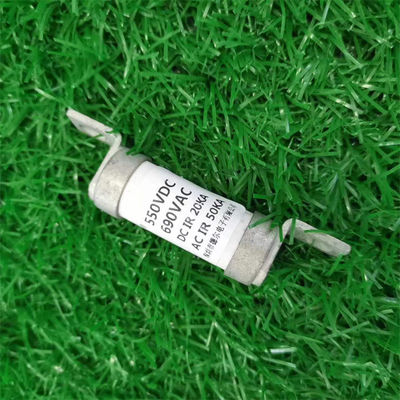

2.AC690V/DC550V BS88-HBDシリーズ ヒューズ（評価される流れ:6A-700Aの保護タイプ:容量を壊しているaR:AC100KA、DC20KA）
製品タイプ:
|
数 |
モデル |
製品コード |
評価される流れ
|
Iの² t （Aの²の秒） |
パワー消費量 W |
|
| 前アーク | 溶解 | |||||
| 1 | CP/CT | HBD-6CP/HBD-6CT | 6 | 2.0 | 13.0 | 1.9 |
| HBD-10CP/HBD-10CT | 10 | 7.1 | 47.2 | 2.9 | ||
| HBD-12CP/HBD-12CT | 12 | 10.2 | 65.9 | 2.9 | ||
| HBD-16CP/HBD-16CT | 16 | 16.3 | 107.8 | 6.8 | ||
| HBD-20CP/HBD-20CT | 20 | 32.4 | 215.6 | 6.8 | ||
| 2 | EP/ET | HBD-16EP/HBD-16ET | 16 | 25.6 | 130.5 | 3.0 |
| HBD-20EP/HBD-20ET | 20 | 40.0 | 225.0 | 3.5 | ||
| HBD-25EP/HBD-25ET | 25 | 25.3 | 255.0 | 6.8 | ||
| HBD-32EP/HBD-32ET | 32 | 31.7 | 346.5 | 11.0 | ||
| HBD-35EP/HBD-35ET | 35 | 51.5 | 495.0 | 11.0 | ||
| HBD-40EP/HBD-40ET | 40 | 104.0 | 903.0 | 8.9 | ||
| HBD-45EP/HBD-45ET | 45 | 106.5 | 1110.0 | 10.0 | ||
| HBD-50EP/HBD-50ET | 50 | 118.5 | 1290.0 | 11.0 | ||
| HBD-56EP/HBD-56ET | 56 | 137.0 | 1530.0 | 13.7 | ||
| HBD-63EP/HBD-63ET | 63 | 168.0 | 1978.0 | 15.6 | ||
| HBD-80EP/HBD-80ET | 80 | 353.0 | 3890.0 | 18.0 | ||
| HBD-100EP/HBD-100ET | 100 | 1200.0 | 4350.0 | 17.0 | ||
| 3 | HP/HT | HBD-32HP/HBD-32HT | 32 | 108 | 13000 | 10.5 |
| HBD-40HP/HBD-40HT | 40 | 165 | 2100 | 13.0 | ||
| HBD-50HP/HBD-50HT | 50 | 260 | 3350 | 16.0 | ||
| HBD-63HP/HBD-63HT | 63 | 480 | 6000 | 19.0 | ||
| HBD-80HP/HBD-80HT | 80 | 900 | 11200 | 22.8 | ||
| HBD-100HP/HBD-100HT | 100 | 1460 | 18500 | 28.0 | ||
| HBD-125HP/HBD-125HT | 125 | 2400 | 30200 | 34.5 | ||
| HBD-160HP/HBD-160HT | 160 | 4300 | 54000 | 37.5 | ||
| HBD-200HP/HBD-200HT | 200 | 8100 | 101000 | 40.0 | ||
| 4 | EEP/EET | HBD-90EEP/HBD-90EET | 90 | 492 | 4510 | 19.0 |
| HBD-110EEP/HBD-110EET | 110 | 605 | 6565 | 26.5 | ||
| HBD-140EEP/HBD-140EET | 140 | 1060 | 11880 | 34.0 | ||
| HBD-160EEP/HBD-160EET | 160 | 1470 | 16490 | 38.2 | ||
| 5 | SM/ST | HBD-180SM/HBD-180ST | 180 | 1358 | 13230 | 39.0 |
| HBD-200SM/HBD-200ST | 200 | 2548 | 17760 | 40.0 | ||
| HBD-225SM/HBD-225ST | 225 | 3552 | 25200 | 42.8 | ||
| HBD-250SM/HBD-250ST | 250 | 4990 | 3560 | 47.5 | ||
| HBD-280SM/HBD-280ST | 280 | 6860 | 51000 | 48.2 | ||
| HBD-315SM/HBD-315ST | 315 | 9760 | 71600 | 54.5 | ||
| HBD-350SM/HBD-350ST | 350 | 14100 | 96600 | 55.6 | ||
| HBD-400SM/HBD-400ST | 400 | 18500 | 125000 | 58.0 | ||
| 6 | SMM/STT | HBD-400SMM/HBD-400STT | 400 | 9680 | 69600 | 83.9 |
| HBD-450SMM/HBD-450STT | 450 | 14000 | 94800 | 90.0 | ||
| HBD-500SMM/HBD-500STT | 500 | 19200 | 136500 | 99.8 | ||
| HBD-550SMM/HBD-550STT | 550 | 27600 | 195650 | 100.3 | ||
| HBD-630SMM/HBD-630STT | 630 | 40800 | 272800 | 101.9 | ||
| HBD-700SMM/HBD-700STT | 700 | 54000 | 373800 | 119.2 | ||
