商品の詳細:
|
| 評価される電圧: | DC500V/AC690 | 評価される流れ: | 400A-1250A |
|---|---|---|---|
| 保護タイプ: | AR | 容量の破損: | DC50KA （時間即刻≤10ms） |
| 主要な材料: | 製陶術 | 適用: | 全体の電子プロダクト工業 |
| ハイライト: | 400A高い破損容量のヒューズ,1250A陶磁器の自動車ヒューズ |
||
陶磁器の管のヒューズはずっと優秀な破損容量および耐圧防爆機能のために全体の電子プロダクト工業で広く利用されている。主要な材料は従来のガラス管より安全の製陶術である。
次は複数の異なったタイプのDissamnnのヒューズによって作り出される陶磁器のヒューズである:

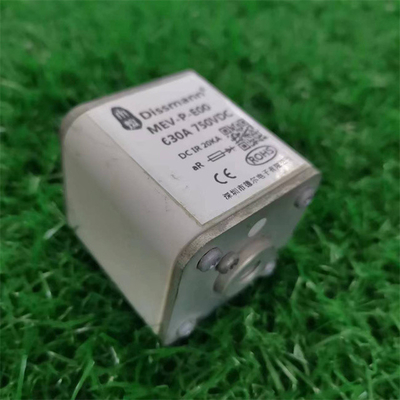

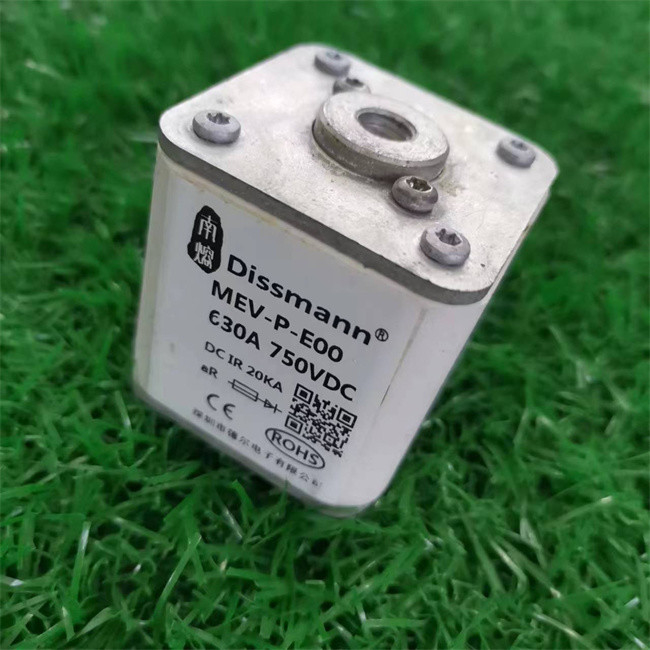

1.750 VDCの正方形陶磁器MEVシリーズ ヒューズ:MEV-P-E00
|
モデル |
製品コード |
評価される流れ |
Iの² t （Aの²の秒） |
パワー消費量 W |
|
| 前アーク | 合計 | ||||
| MEV-N-E00 | MEV-N-E00-40 | 40A | 40 | 270 | 9 |
| MEV-N-E00-50 | 50A | 77 | 515 | 11 | |
| MEV-N-E00-63 | 63A | 115 | 770 | 14 | |
| MEV-N-E00-80 | 80A | 185 | 1250 | 18 | |
| MEV-N-E00-100 | 100A | 360 | 2450 | 21 | |
| MEV-N-E00-125 | 125A | 550 | 3700 | 26 | |
| MEV-N-E00-160 | 160A | 1100 | 7500 | 30 | |
| MEV-N-E00-200 | 200A | 2200 | 15000 | 35 | |
| MEV-N-E00-250 | 250A | 4200 | 28500 | 40 | |
| MEV-N-E00-315 | 315A | 7000 | 46500 | 50 | |
| MEV-N-E00-350 | 350A | 10000 | 68500 | 55 | |
| MEV-N-E00-400 | 400A | 15000 | 105000 | 60 | |
| MEV-N-E00-450 | 450A | 21000 | 140000 | 65 | |
| MEV-N-E00-500 | 500A | 27000 | 180000 | 70 | |
| MEV-N-E00-550 | 550A | 34000 | 230000 | 75 | |
| MEV-N-E00-630 | 630A | 48500 | 325000 | 80 | |
2.500 VDCの円柱陶磁器の雌鶏シリーズ ヒューズ:HEN-H-Q
500VDC円柱陶磁器の雌鶏シリーズ ヒューズ
| サイズ コード | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | M |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
|
モデル |
評価されるCurrentA |
I2 t （A2 s） |
電力損失 W |
サイズ コード |
取付けなさい |
|
| 前アーク | 溶解 | |||||
| HEN-H-Q-N200 | 200A | 6000 | 20400 | 23 | HN1 |
土台ボルトM6はトルク6Nを推薦した·m |
| HEN-H-Q-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-H-Q-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-H-Q-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-H-Q-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
土台ボルトM8はトルク12Nを推薦した·m |
| HEN-H-Q-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-H-Q-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-H-Q-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-M630 | 630A | 150000 | 512000 | 50 | ||
3.750 VDC陶磁器MEVシリーズ ヒューズ:MEV-P-C20
750VDC陶磁器MEVシリーズ ヒューズ
| モデル | 製品コード | 評価される流れ |
Iの² t （Aの²の秒） | パワー消費量 W |
|
| 前アーク | 溶解 | ||||
| MEV-P-C20 | MEV-P-C20-16 | 16 | 7.2 | 48 | 5.5 |
| MEV-P-C20-20 | 20 | 11.5 | 78 | 7 | |
| MEV-P-C20-25 | 25 | 19 | 130 | 9 | |
| MEV-P-C20-32 | 32 | 40 | 270 | 10 | |
| MEV-P-C20-40 | 40 | 69 | 460 | 12 | |
| MEV-P-C20-50 | 50 | 115 | 770 | 15 | |
| MEV-P-C20-63 | 63 | 215 | 1450 | 16 | |
| MEV-P-C20-80 | 80 | 380 | 2550 | 19 | |
| MEV-P-C20-100 | 100 | 695 | 4650 | 24 | |
| MEV-P-C20-125 | 125 | 1200 | 8500 | 28 | |
| MEV-P-C20-160 | 160 | 2300 | 16000 | 32 | |
| MEV-P-C20-200 | 200 | 4200 | 28000 | 37 | |
| MEV-P-C20-250 | 250 | 7750 | 51500 | 42 | |
| MEV-P-C20-315 | 315 | 12000 | 80500 | 52 | |
| MEV-P-C20-350 | 350 | 14500 | 98500 | 58 | |
| MEV-P-C20-400 | 400 | 19500 | 133000 | 67 | |
4.750 VDC陶磁器HD14Pシリーズ ヒューズ:HD14P-30
750VDC陶磁器HD14Pシリーズ ヒューズ
| モデル |
評価される流れ |
評価される電圧 V |
容量の破損 |
| HD14S.J05 | 10A~150A | 400Vac | 6KA |
| HD14H.J05 | 10A~150A | 500Vac |
5.1000 VDC Ceramic10x38 PVのヒューズ:HD10PV.J03
1000VDC Ceramic10x38 PVのヒューズ
| モデル |
評価される流れ |
評価される電圧 V |
容量の破損 |
ボディ材料 |
| HD10PV.J01/HD10PV.J03/HD10PV.J04 | 1A~40A | 1000Vac/dc | 1.5KA |
陶磁器/ガラス繊維 |
| HD10P.J01/HD10P.J03/HD10P.J04 | 1A~40A | 750Vac/dc | 1.5KA | |
| HD10V.J01/HD10V.J03/HD10V.J04 | 1A~50A | 700Vac/dc | 6KA | |
| HD10D.J01/HD10D.J03/HD10D.J04 | 1A~50A | 500Vac/dc | 6KA | |
| HD10C/HD10C.J01/HD10C.J03/HD10C.J04 | 30A~100A | 400Vdc | 1.5KA |
陶磁器 |
| HD10X/HD10X.J01/HD10X.J03/HD10X.J04 | 30A~100A | 500Vac | 1.5KA | |
| HL10L1/HL10L1.J01/HL10L1.J03/HL10L1.J04 | 30A~100A | 200Vdc | 1.5KA | |
| HL10L2/HL10L2.J01/HL10L2.J03/HL10L2.J04 | 30A~100A | 100Vdc | 1.5KA | |
| HL10L/HL10L.J01/HL10L.J02/HL10L.J03/HL10L.J04 | 30A~100A | 80Vdc | 1.5KA | |
| HDQ10C/HDQ10C.J01/HDQ10C.J03/HDQ10C.J04 | 30A~100A | 400Vdc | 1.5KA |
ガラス繊維 |
| HDQ10X/HDQ10X.J01/HDQ10X.J03/HDQ10X.J04 | 30A~100A | 500Vac | 1.5KA | |
| HLQ10L1/HLQ10L1.J01/HLQ10L1.J03/HLQ10L1.J04 | 30A~100A | 200Vdc | 1.5KA | |
| HLQ10L2/HLQ10L2.J01/HLQ10L2.J03/HLQ10L2.J04 | 30A~100A | 100Vdc | 1.5KA | |
| HLQ10L/HLQ10L.J01/HLQ10L.J03/HLQ10L.J04 | 30A~100A | 80Vdc | 1.5KA |
