商品の詳細:
|
| 材料: | 陶磁器 | 色: | 白い |
|---|---|---|---|
| 評価される流れ: | 5A-800A | 評価される電圧: | DC1000V |
| 部門: | AR | 容量の破損: | DC30KA |
| 管理の標準: | 迎合的なUL248-20、ISO8820の、JASO-D622の、RoHS | 適用: | の純粋な電気自動車およびハイブリッドカー力電池 |

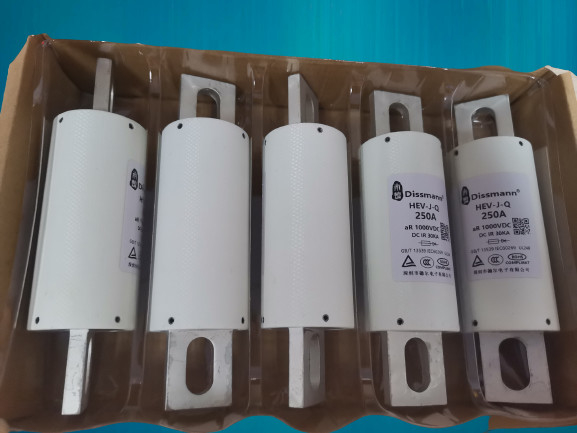

TUVは中国のHEVシリーズ ヒューズの製造者を証明した
HEVシリーズ ヒューズの特徴
この一連のプロダクトは小型、速い吹くこと、低いI2tおよび高い信頼性の特徴がある円形管によってボルト接続されるヒューズである。私達はほぼ10年間充満山工業、それで充満山の保護に適用するHEVシリーズ ヒューズの最もDissmannのブランド深く成長するなったほとんどの一流企業の主要な製造者にである。現在私達の主要な顧客は星充満、Sinexcel、Chargecore、Winline等である。
HEVシリーズ ヒューズのStrcture
HEVのヒューズは管ボディおよび2つのエンド キャップで構成される。管はガラス繊維から成り、両端にナイフは銅合金のtin platingである。
HEVのヒューズ（mm）の次元
| サイズ コード | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
DC1000V HEVのヒューズの製品タイプは評価される流れに従って、サイズを選ぶ。
| モデル | 評価される流れ | I2t（A2s） | 電力損失 | サイズ コード | 取付けなさい | |
| 前アーク | 合計 | |||||
| HEV-J-Q-5 | 5A | 20 | 115 | 1.8 | HF1 | 土台ボルトM8はトルク11Nを推薦した·m |
| HEV-J-Q-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-J-Q-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-J-Q-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-J-Q-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-J-Q-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-J-Q-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-J-Q-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-J-Q-45 | 45A | 350 | 1900年 | 8.5 | ||
| HEV-J-Q-50 | 50A | 440 | 2450 | 10 | ||
| HEV-J-Q-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-J-Q-70 | 70A | 820 | 5500 | 14 | ||
| HEV-J-Q-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-J-Q-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-J-Q-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-J-Q-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-J-Q-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-J-Q-175 | 175A | 9200 | 40000 | 30 | HF3 | 土台ボルトM10はトルク20Nを推薦した·m |
| HEV-J-Q-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-J-Q-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-J-Q-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-J-Q-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-J-Q-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-J-Q-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-J-Q-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-J-Q-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-J-Q-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-J-Q-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-J-Q-600 | 600A | 163000 | 530000 | 105 | HF5 | 土台ボルトM12はトルク28Nを推薦した·m |
| HEV-J-Q-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-J-Q-800 | 800A | 420000 | 870000 | 185 | ||
HF1:土台ボルトM8で利用できる5A-80Aの評価される現在の範囲はトルク11Nを推薦した·m;
HF2:土台ボルトM8で利用できる90A-150Aの評価される現在の範囲はトルク11Nを推薦した·m;
HF3:土台ボルトM10で利用できる175A-325Aの評価される現在の範囲はトルク20Nを推薦した·m;
HF4:土台ボルトM8で利用できる350A-500Aの評価される現在の範囲はトルク20Nを推薦した·m;
HF5:土台ボルトM12で利用できる600A-800Aの評価される現在の範囲はトルク28Nを推薦した·m;
FAQ
質問:現在の私の電池プロダクト体言は250Aであり、脈拍の流れは380Aである。従って流れのヒューズのどの位保護されるか。
答え:通常、私達は選択のために基礎として現在のあなたの脈拍を使用し、600Aヒューズは要求される。
